Tegyünk talpat a gravírozó alá!

Morfondírozás közben jutott eszébe Varga úrnak, hogy a felsőmaróhoz hasonló módon kellene megoldani a dolgot, annak lába tökéletesen függőleges helyzetben tartja a masinát. Mivel pedig a műhelyben akadt egy rossz felsőmaró, innen már csak a megvalósítás volt hátra: leszerelte róla a motort és szemrevételezte az alsó részt, hogyan is tudná rögzíteni a Dremelt. Végül leszedte a talpról a tengelyrögzítőt és a helyére egy olyan nagy fém alátétet tett, amelyen átfért a gravírozógép elülső, menetes része. Az alátétet két oldalról bevágta, hogy illeszkedjen a régi tengelyfixáló helyére, majd a rögzítő csavarjával rögzítette. Ezután jött a neheze: mivel rögzítse a tartószerkezetre? Bevillant neki, hogy a gravírozóhoz adtak egy körkivágó sablont, s mivel annak menetes a közepe, így pont jó is volt hozzá. Így sikerült összehoznia a felsőmaró talpát egy gravírozóval. (Nemcsak az ötlet utánzásra méltó, de a találmány – hiszen valójában ezt már nyugodtan minősíthetjük annak! – kiötlésének menete is.)

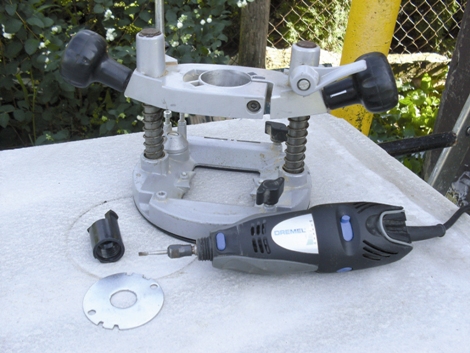

Az új szerkezet elemei, még külön-külön.

Így néz ki a kész, munkára fogható szerkezet.

Az új, kombinált masinával egyszerű a gravírozás.
